大人の科学マガジン BESTSELECTION 05 卓上ロボット掃除機を作る様子、全2回の予定のその1です。(*^^*)
ブログネタとして買って作ってるような大人の科学マガジンですが、振り返ると「ピンホール式 プラネタリウム」「天体望遠鏡－宇宙観測 超入門キット」に続き、3種類目となる「卓上ロボット掃除機」
この大人の科学マガジンを作るが微妙で、もう少し作った感を期待して購入したのですが、どうも過去2回は作る感も完成品も微妙なんですよね、と言いながら何事も三度目の正直ってあるので「卓上ロボット掃除機」に期待？
BESTSELECTION 05とある通り、学研の「大人の科学マガジン」シリーズの中で、特に人気が高かった過去の付録（科学キット）を復刻・改訂したシリーズ
今回の卓上ロボット掃除機は、2012年発行の改訂版で、静音のためのモーターとギアレーションを変更とあるのですが、当時は人気が高かった復刻・改訂したシリーズと言っても14年前ですから、この時代は人気でも現在の期待に対してギャップあるかもね
パッケージの完成写真が原寸大って事で、ちびドーレくんと比較

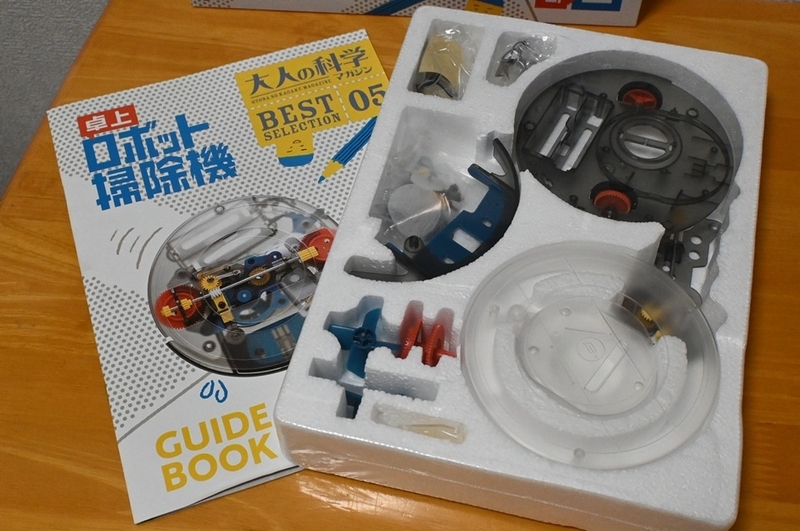

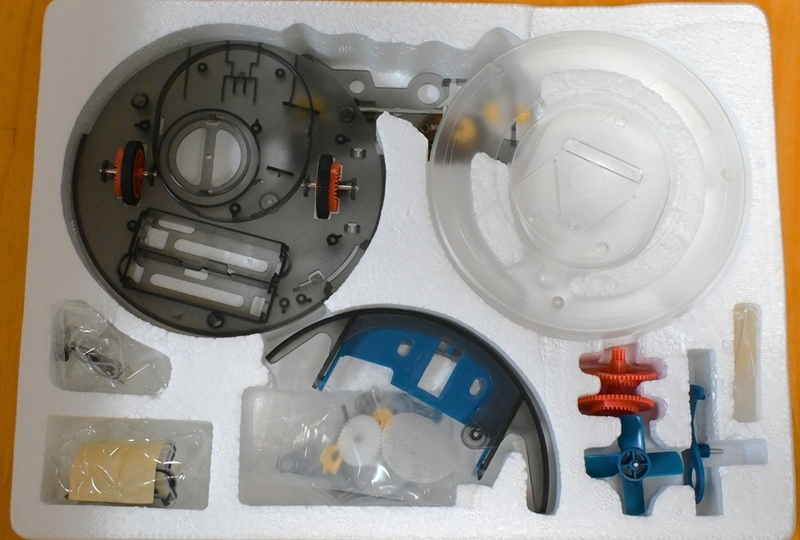

箱を開封した様子

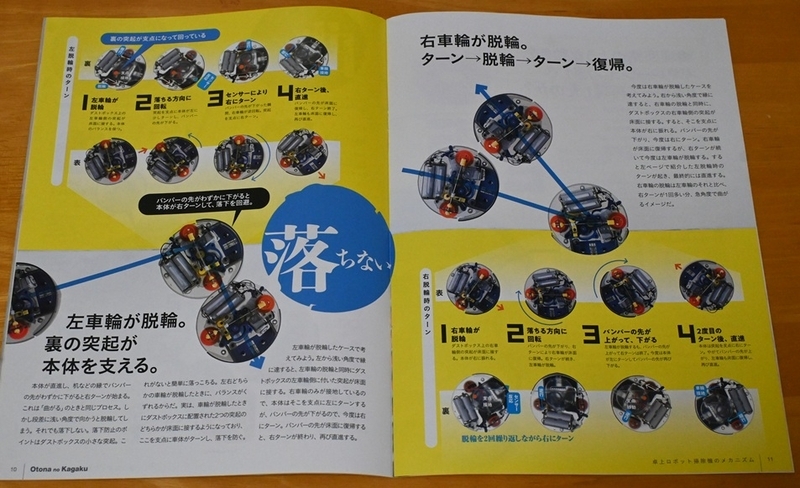

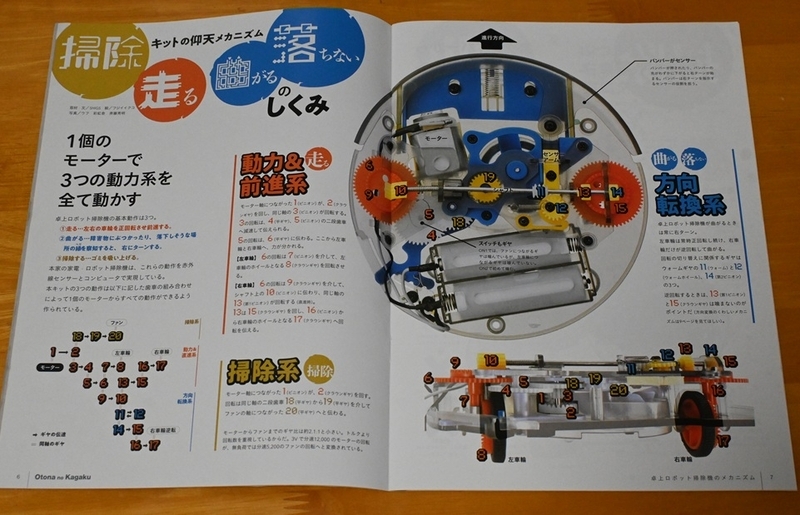

同梱されてるGUIDE BOOK、卓上ロボット掃除機のメカニズムを書いてるのですが、結局、チラッと斜め読みで終わるのが私です。(^_-)-☆
1個のモーターで、動力（前進で走る）、掃除（ゴミの吸引）、そして方向転換（障害物や脱落時の回避）の3つの動力系を全て動かすのね
へぇー、センサーを使わずに障害物や脱落を検知する仕掛けは面白いのですが、ちゃんと動くのか、組み立てるのは私なのでオチとしては机から見事に落下？

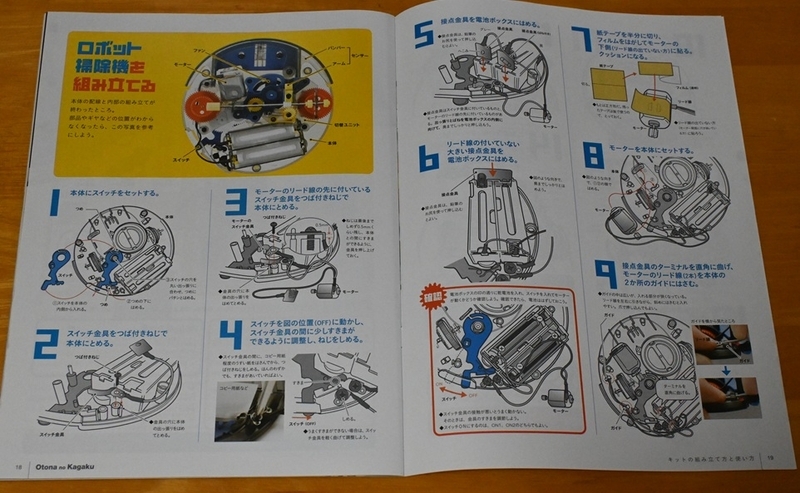

後半のページは、ロボット掃除機の組み立て、組み立て工程は1～26

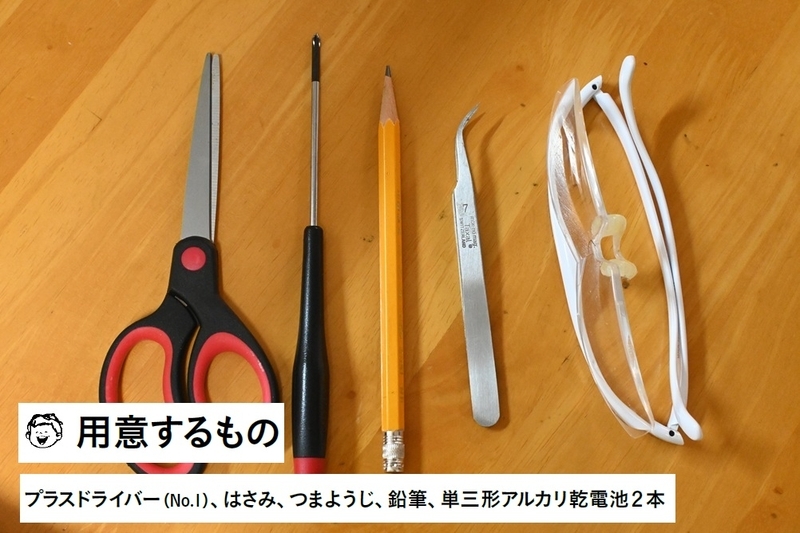

用意するものは、プラスドライバー、はさみ、つまようじ、鉛筆、そして、私の必需品はハズキルーペと、精密ピンセット
このブログは「卓上ロボット掃除機」が既に完成して、ブログ用に撮影した写真を見ながら書いてるのですが、用意した鉛筆の登場シーンは無かったのですが？
動かすには、単3乾電池も2本必要だ
箱に入ってるパーツ
さあ、組み立て手順にしたがって、ロボット掃除機の組み立て開始！

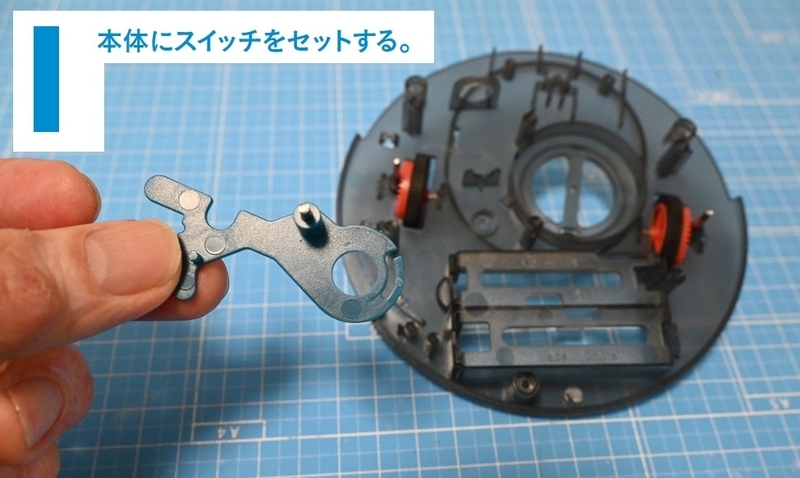

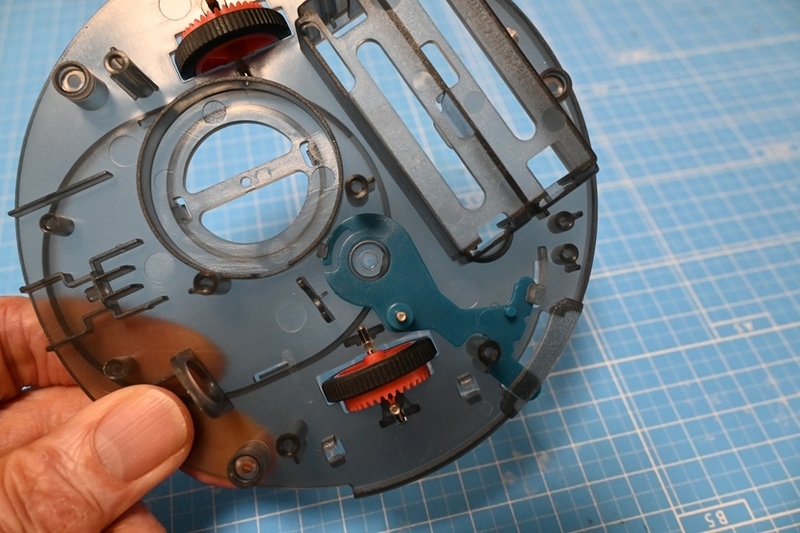

1. 本体にスイッチをセットする

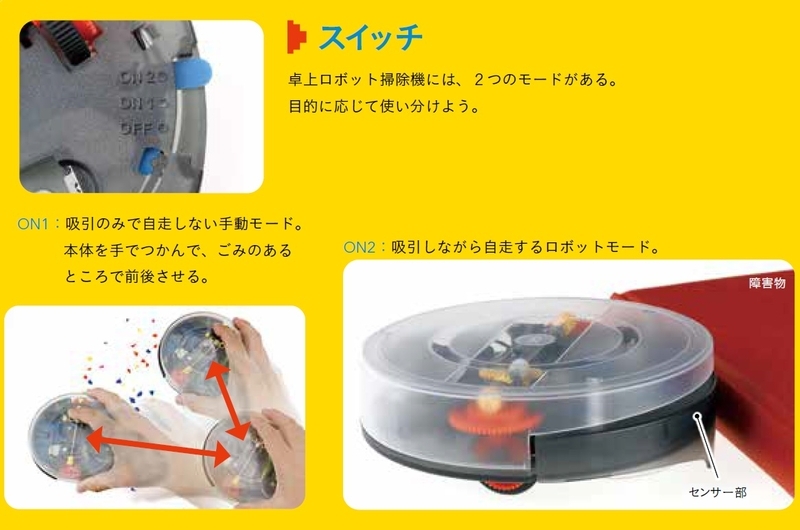

これがスイッチなのかって感じなのですが、GUIDE BOOKの使い方の説明を見ると、OFF位置のレバーをスライドすると、ON1は吸引、ON2が吸引＋自走になるとの事

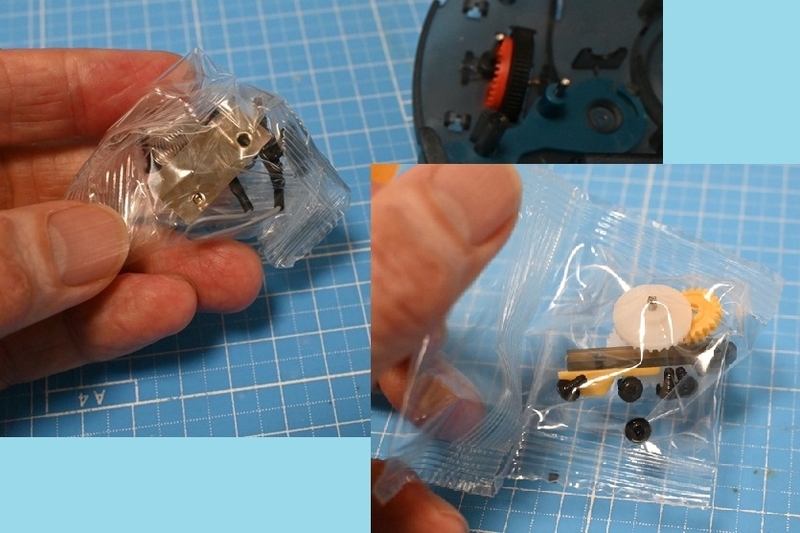

パーツは何個かの小袋に入ってるのですが、どうも小袋は工程単位じゃないようなので、Nゲージ部屋から入れ物を持って来て、何個かの小袋を開封する

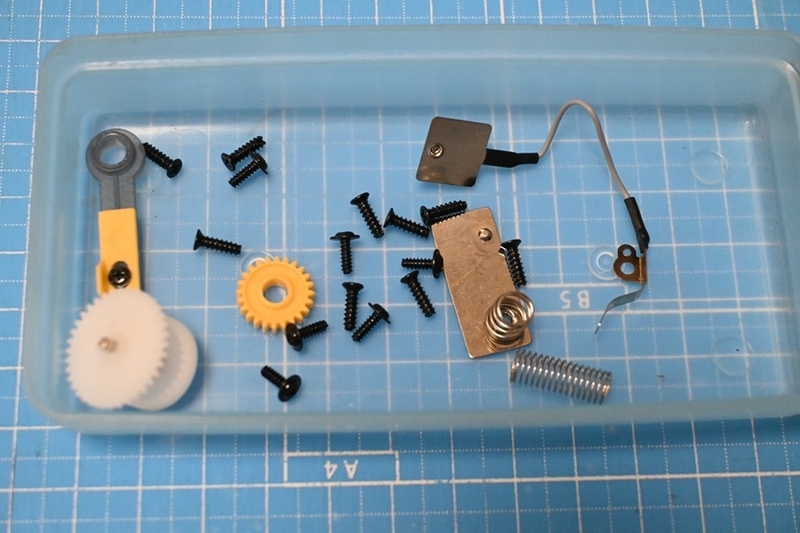

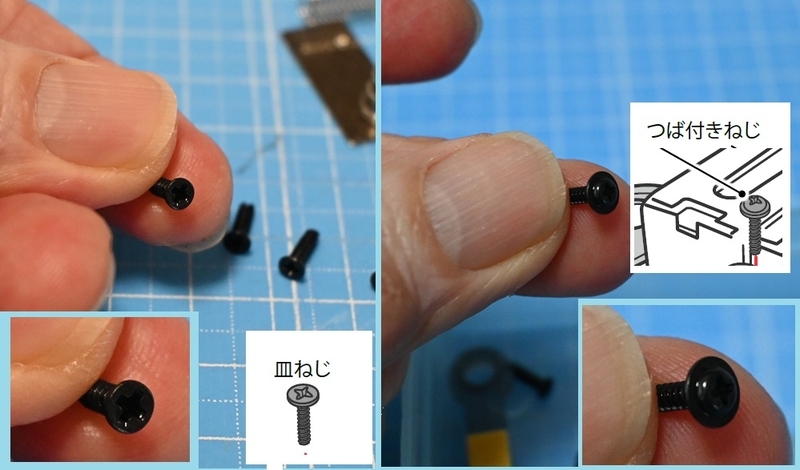

ねじが「つば付きねじ」と「皿ねじ」の2種類、ねじの長さは全て同じ

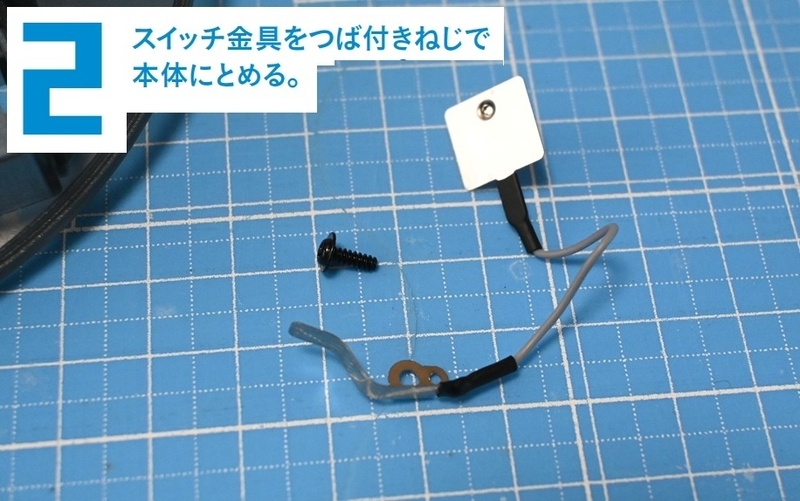

2. スイッチ金具をつば付きねじで本体にとめる
ここからの話しは、淡々と組み立ての様子を書いてるので、ブログネタとしては面白いかと言うと微妙だが、これがブログネタなのでやむを得ない展開だね・・・w(￣o￣)w ｵｵｰ!

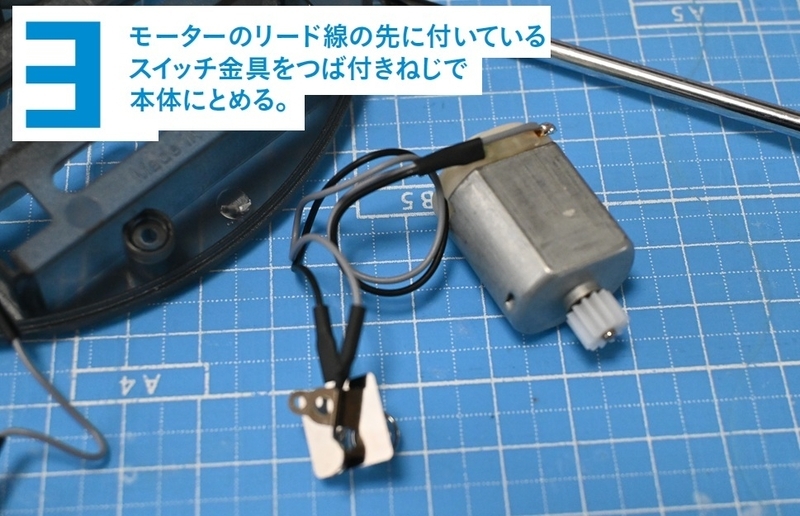

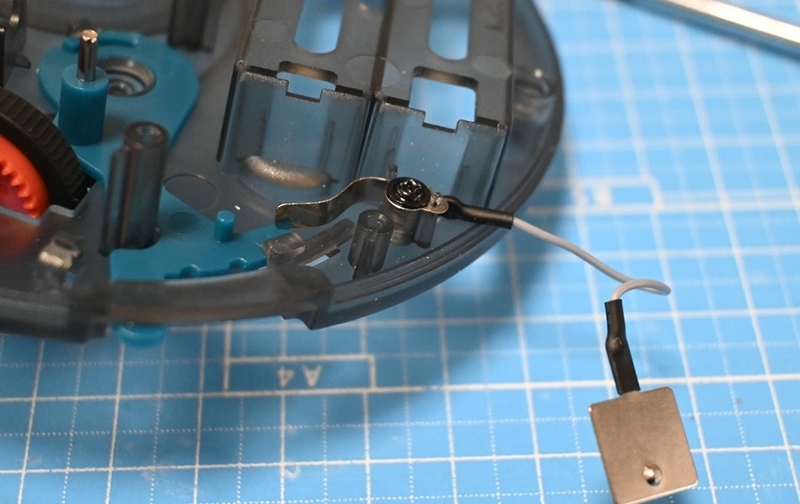

3. モーターのリード線の先についてるスイッチ金具をつば付きねじで本体にとめる

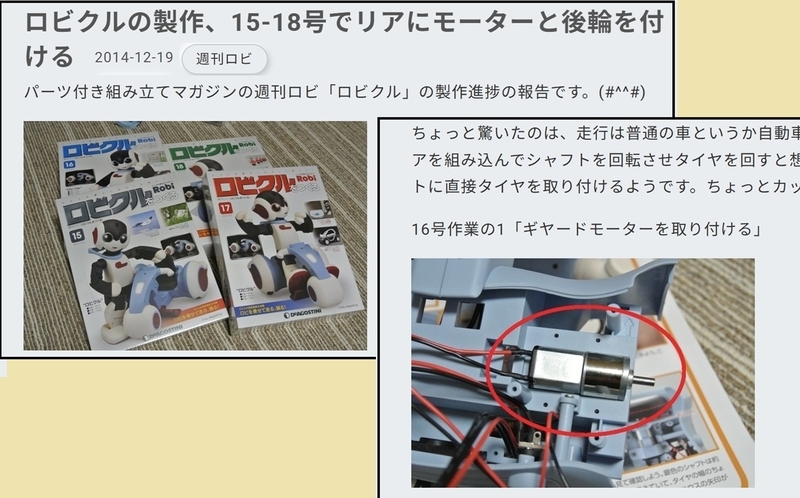

モーターを使う組み立て何年ぶりだろうか、いや何か作った事があったかとブログを検索すると、2014年のパーツ付き組み立てマガジンの週刊ロビ「ロビクル」が検索ワード「モーター」にヒット
めちゃ懐かしい「ロビクル」、今でもNゲージ部屋にあり、充電すると動くのですが、音声認識率がイマイチなんだよね

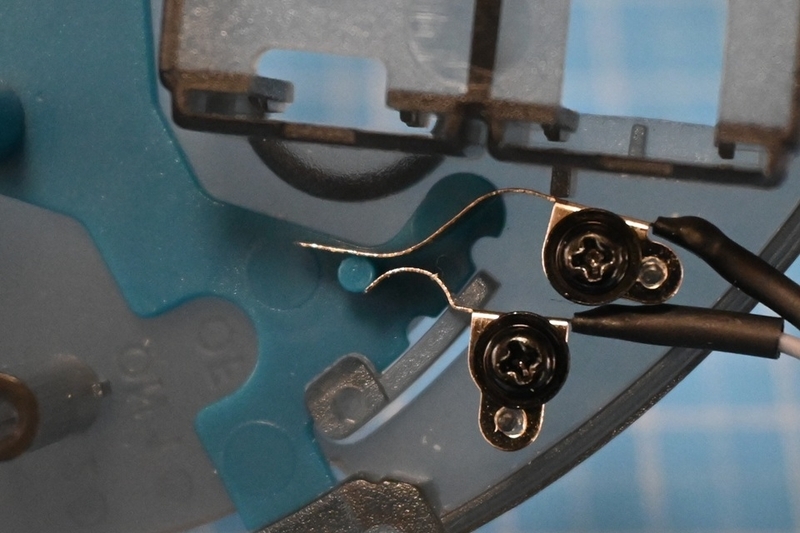

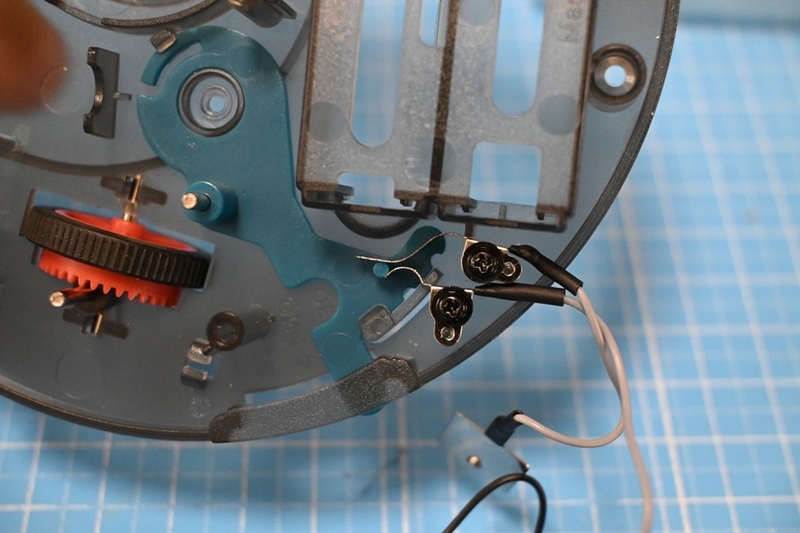

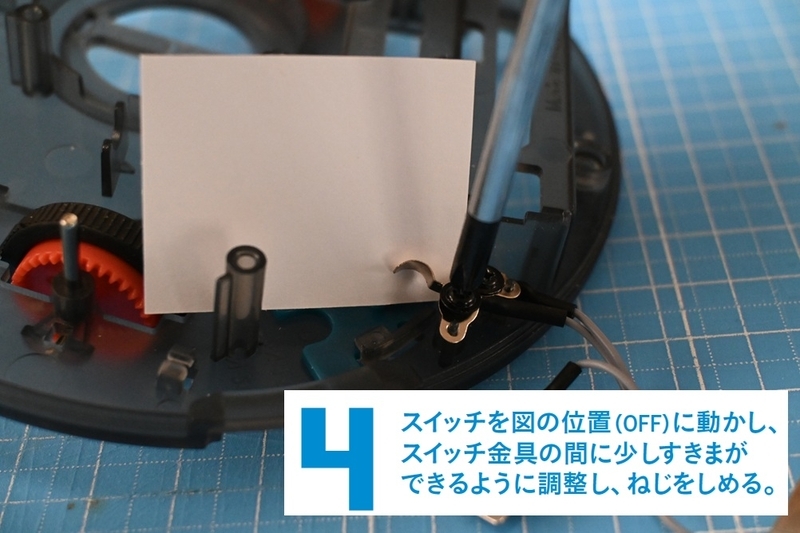

4. スイッチをOFFに動かし、スイッチ金具の間に少しすきまができるように調整し、ねじをしめる
スイッチ金具の間にコピー用紙程度の紙をはさんで、すきまをつくりねじを固定（しめる）のだが、用意するモノにコピー用紙が書かれてないと、心の中でツッコミ。(*^^*)

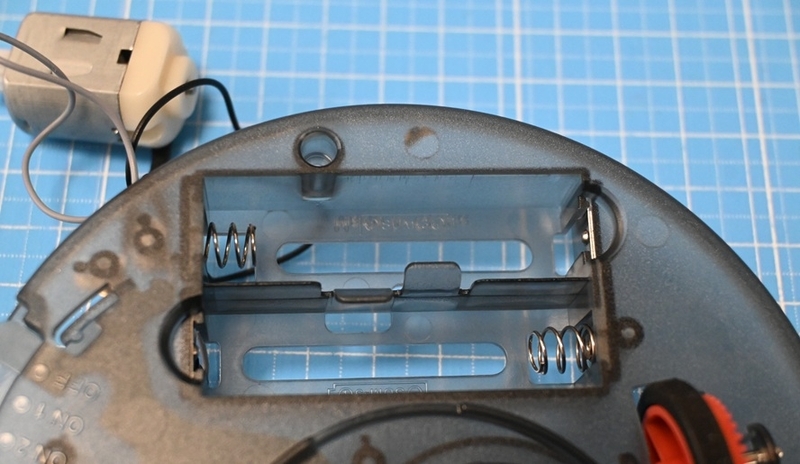

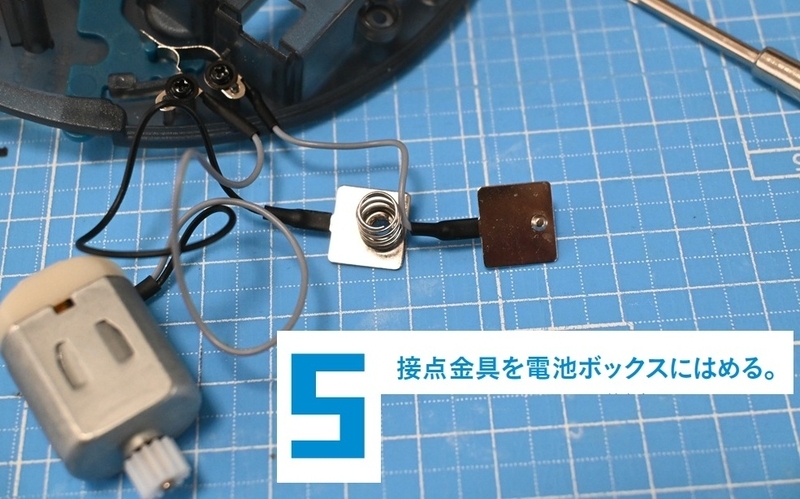

5. 接点金具を電池ボックスにはめる

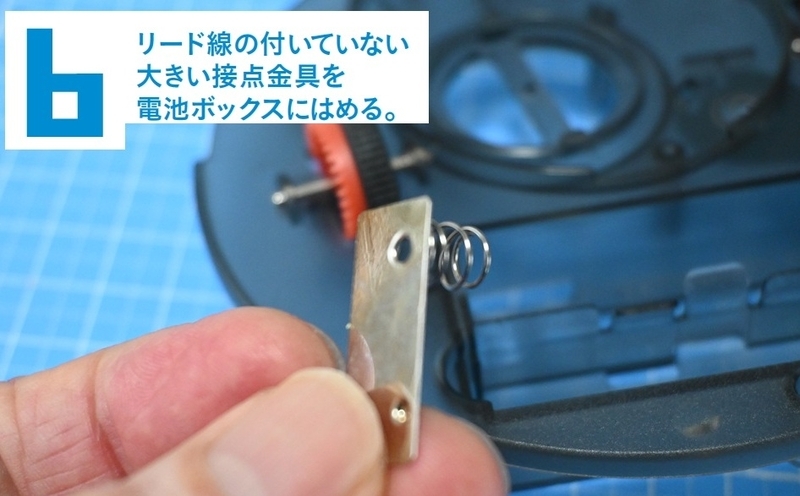

6. リード線の付いてない大きい接点金具を電池ボックスにはめる

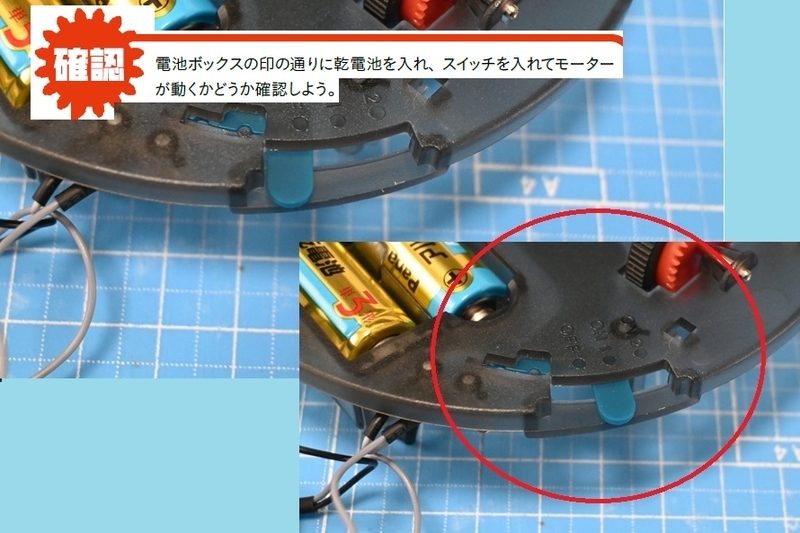

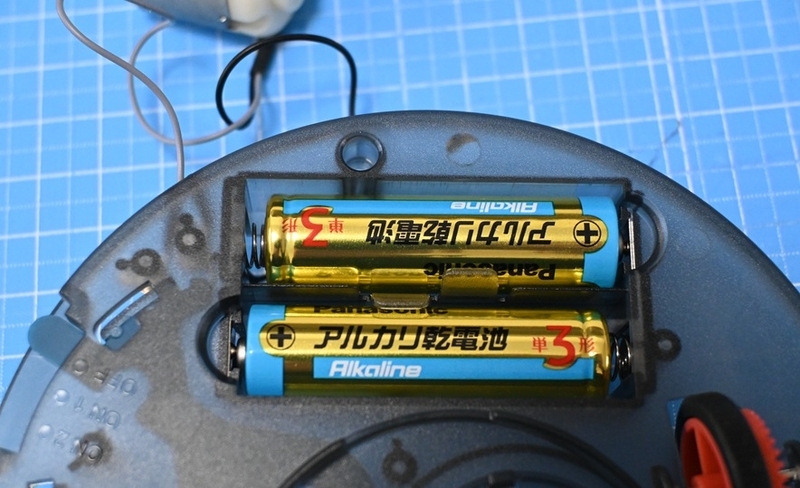

ここで電池ボックスに乾電池をセットしてモーターが動くか確認

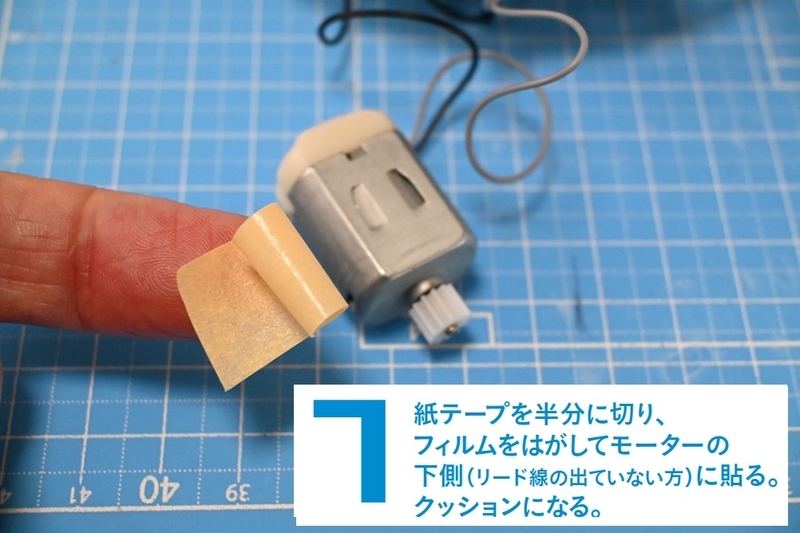

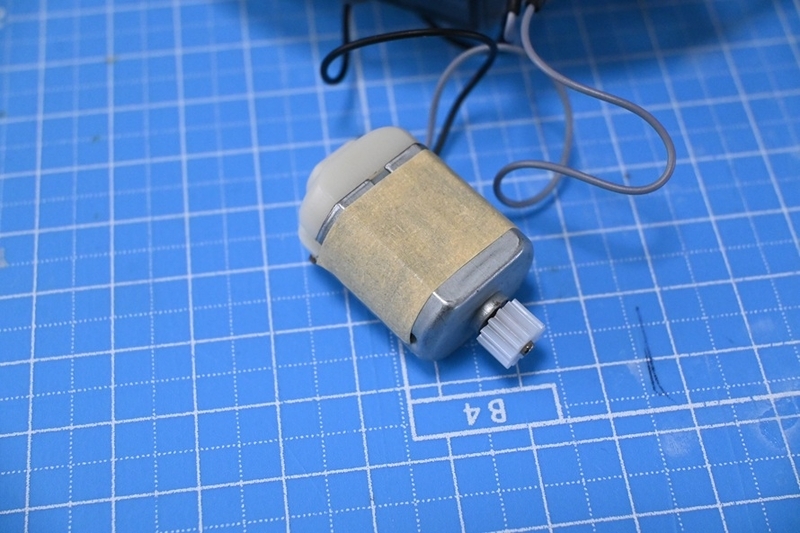

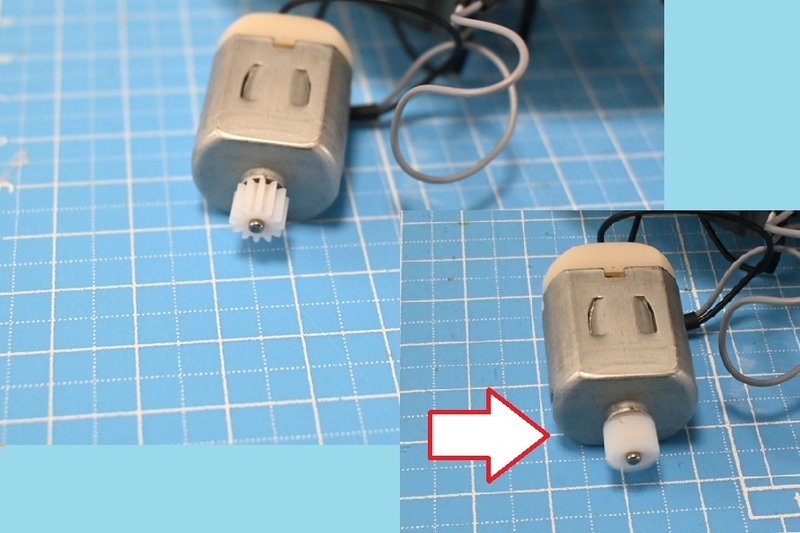

7. 紙テープを半分に切り、フイルムをはがしてモーターの下側に貼る（クッションになる）
随分と工程に出てくる作業の難易度が差があり過ぎ、ここでは単にモーターに紙テープを貼って終わり・・・w(￣o￣)w ｵｵｰ!

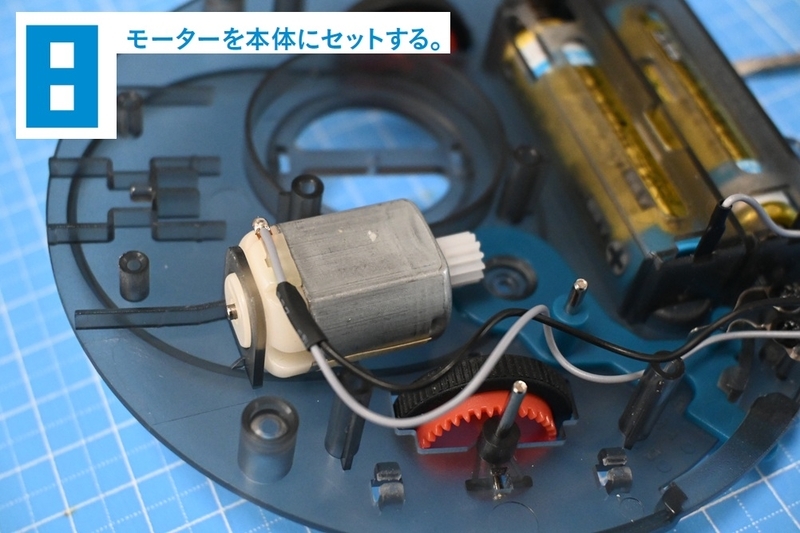

8. モーターを本体にセットする

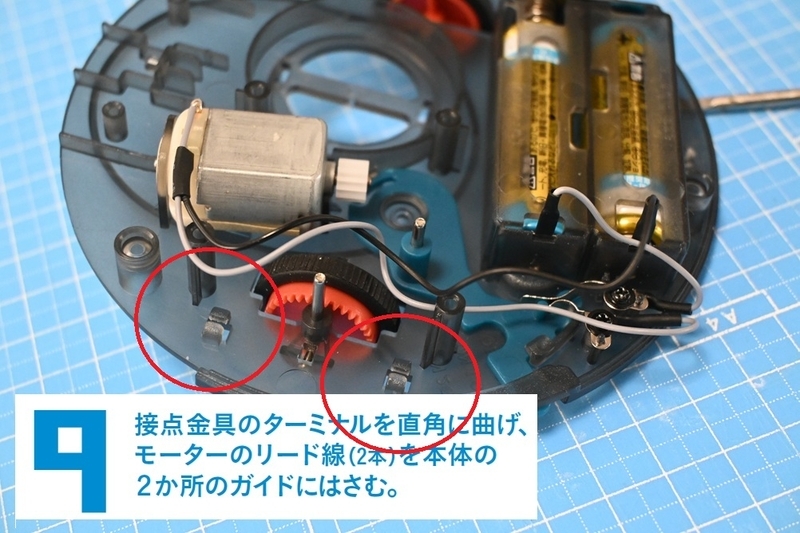

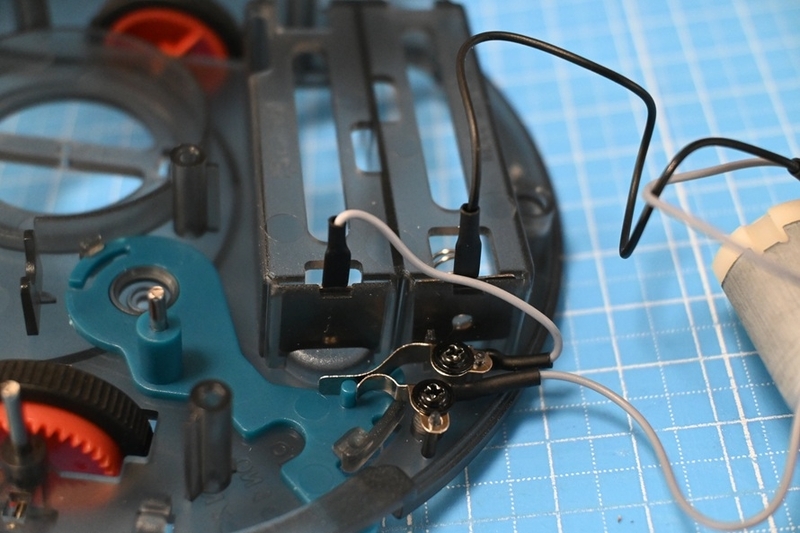

9. 接点金具のターミナルを直角に曲げ、モーターのリード線（2本）を本体の2か所のガイドにはさむ

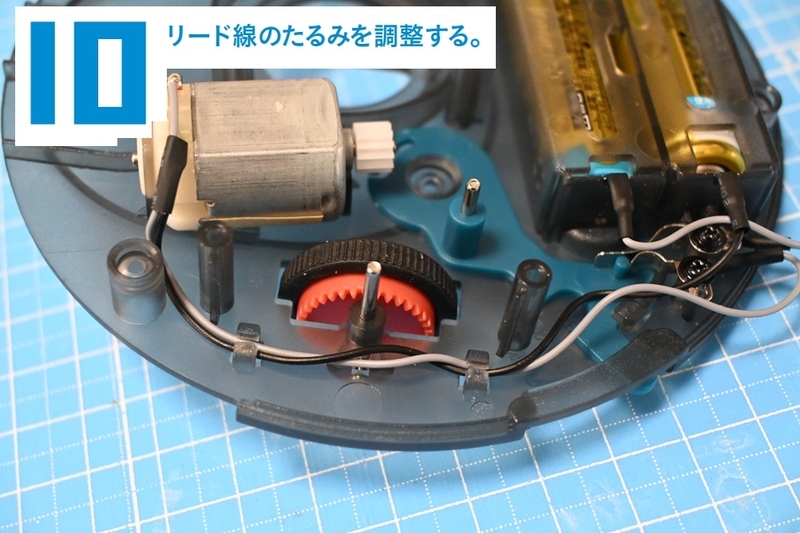

10. リード線のたるみを調整する・・・って、こんなのが組み立て項目の1項目っておかしいでしょ。ブツブツ。

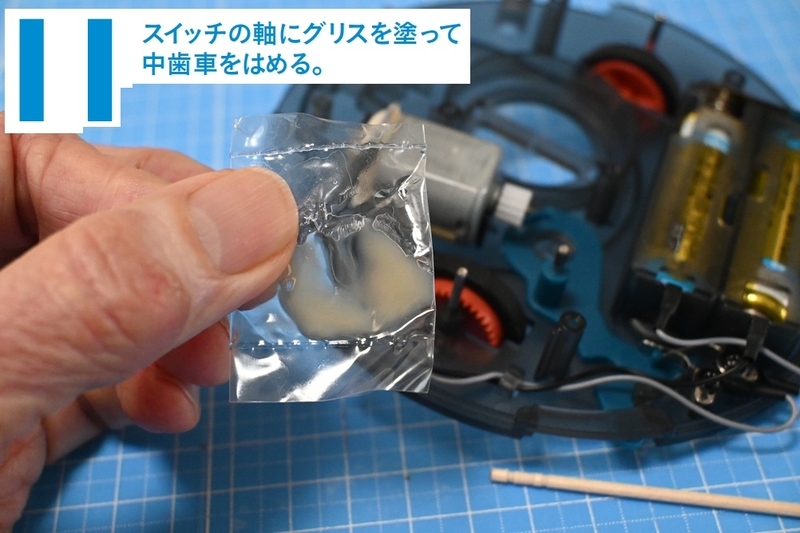

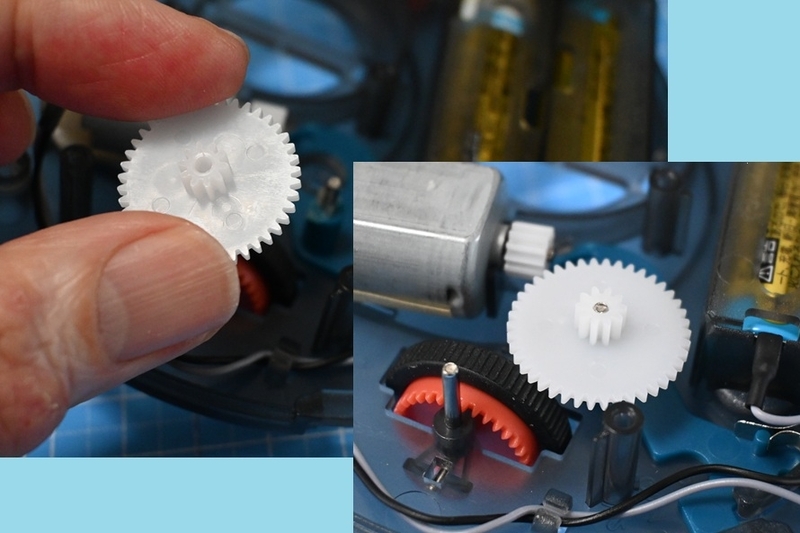

11. スイッチの軸にグリスを塗って中歯車をはめる

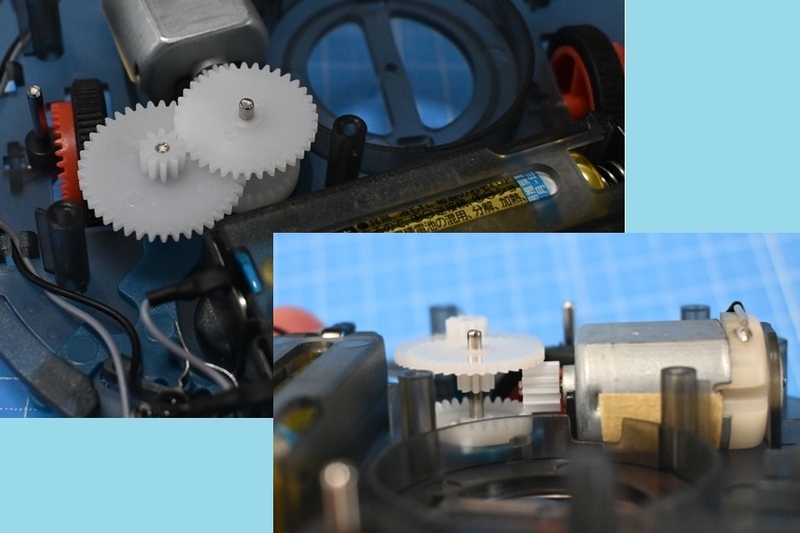

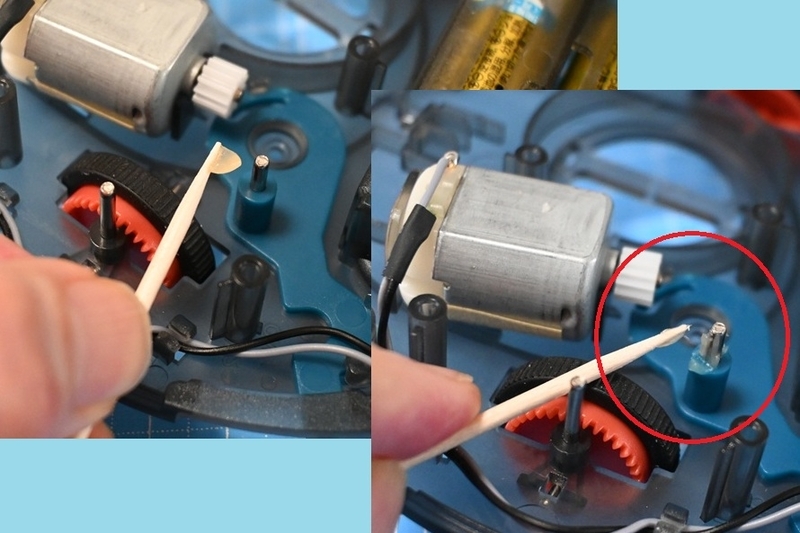

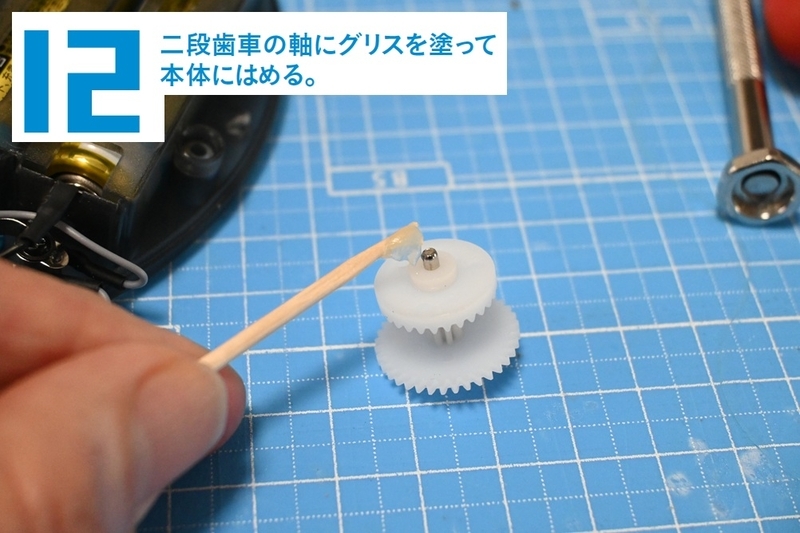

12. 二段歯車の軸にグリスを塗って本体にはめる

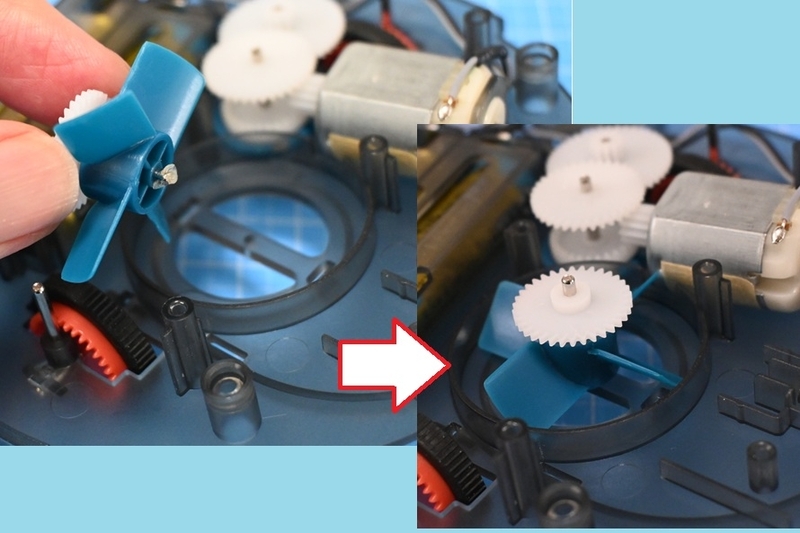

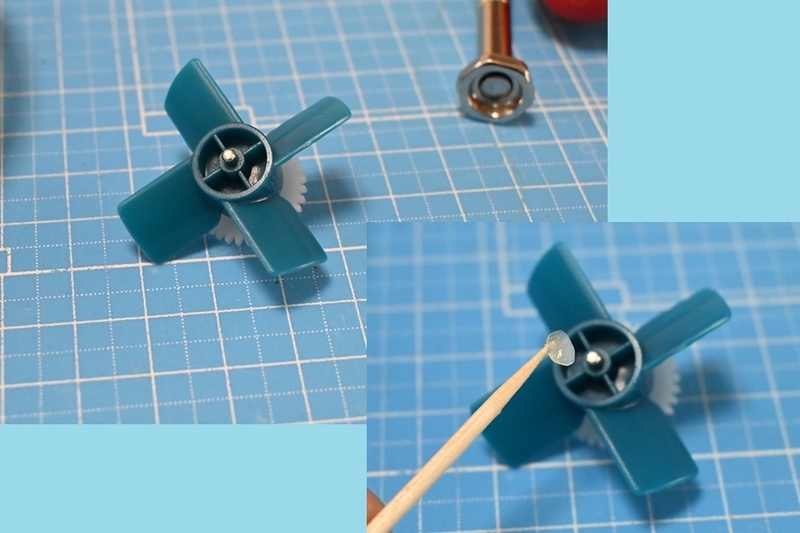

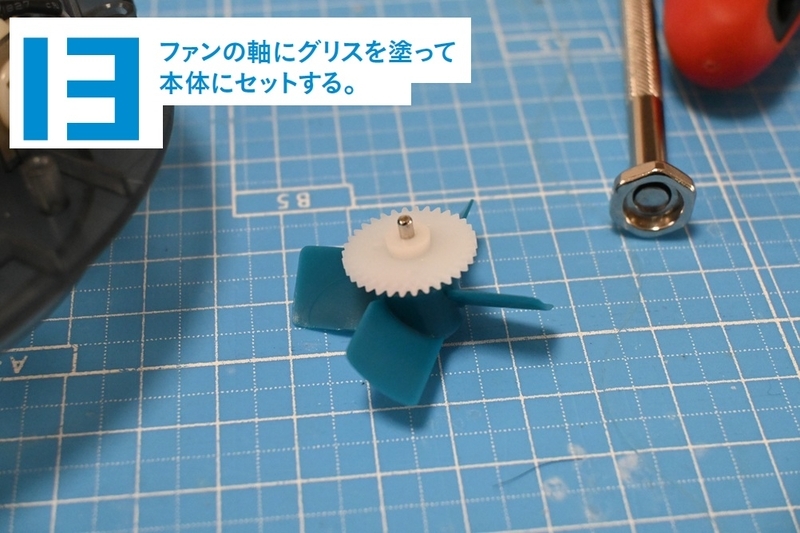

13. ファンの軸にグリスを塗って本体にセットする

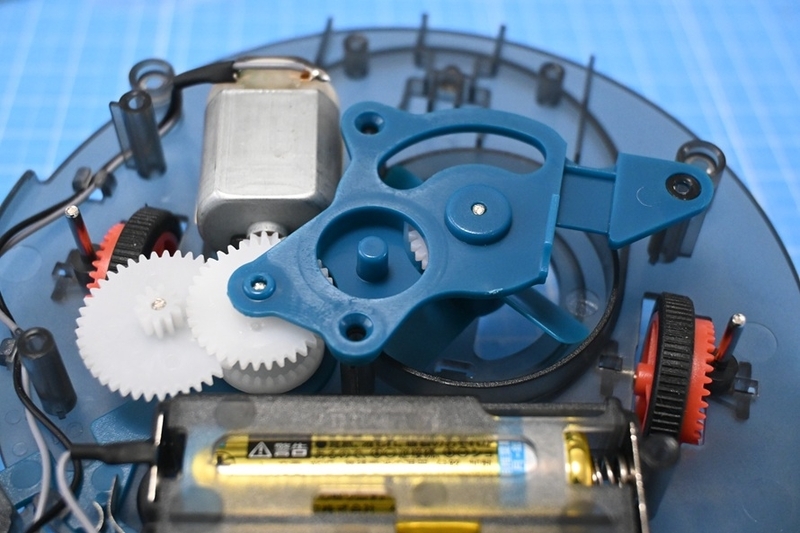

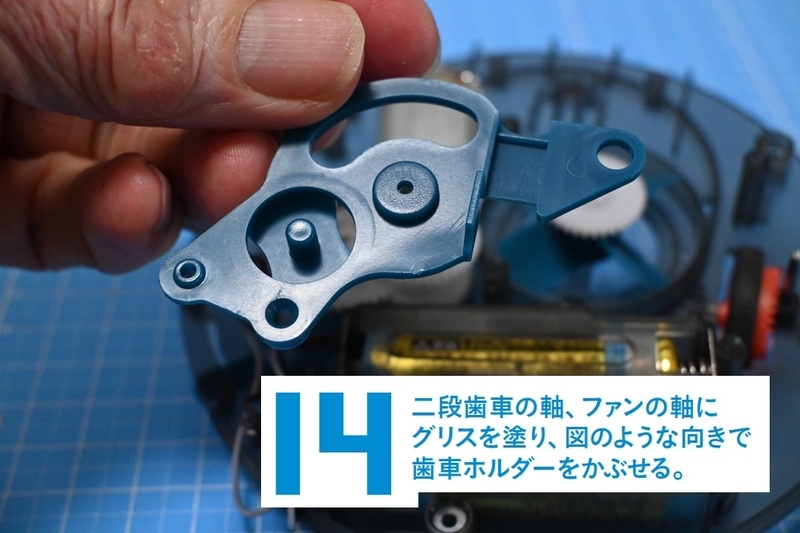

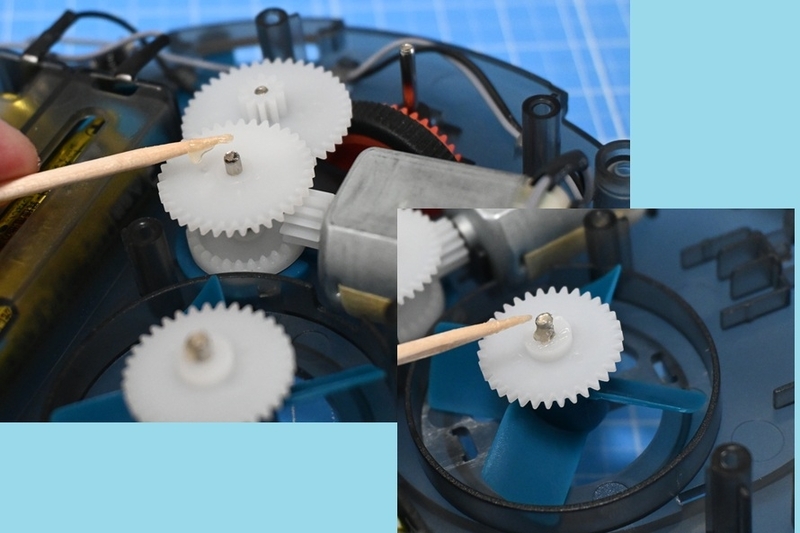

14. 二段歯車の軸、ファンの軸にグリスを塗り、歯車ホルダーをかぶせる
以上、組み立て工程は1～26なので、全2回のブログ投稿予定なので、この辺りで次回へ続くとします。(*^^*)
